Продукция | Распределение питания | Устройство распределения питания BP PDU 16

id 1000795

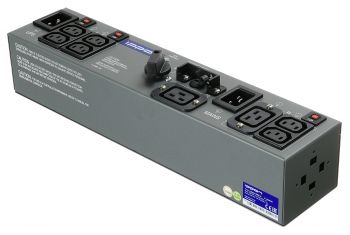

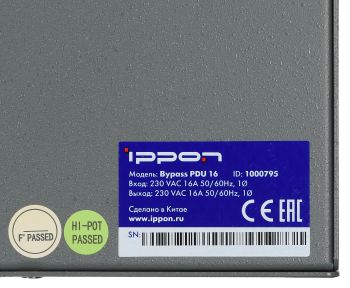

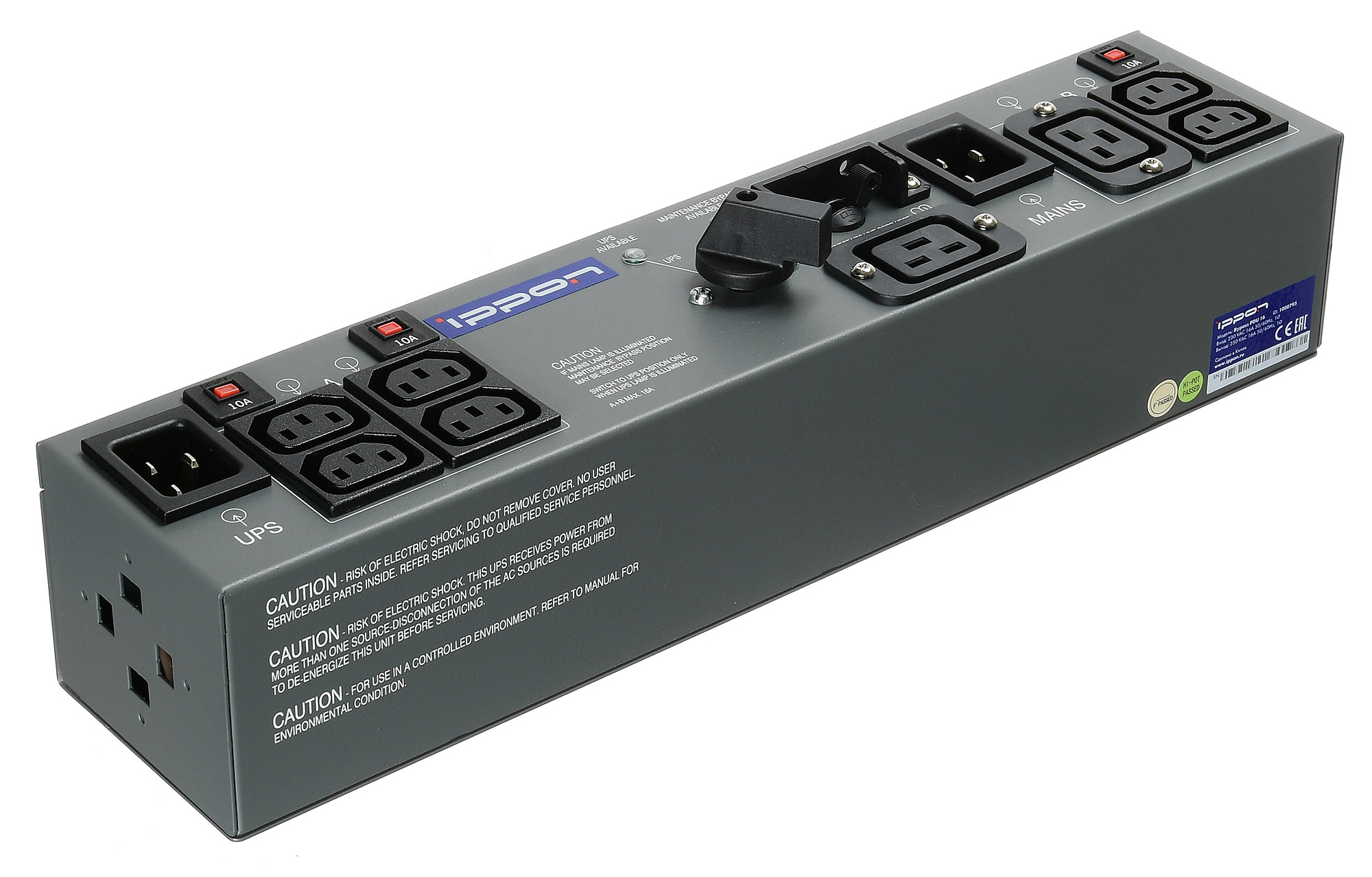

Устройство распределения питания BP PDU 16

Блок PDU 16 обеспечивает переключение на байпас для технического обслуживания, а также распределение электропитания. Блок PDU 16 может использоваться для подключения к ИБП и устанавливаться в стойке или в вертикальном положении

Купить с гарантией на Яндекс-маркете
Характеристики
Описание
Фотографии
Скачать
Модель
Bypass PDU 16
ID
Вход
230 VAC 16A 50/60Hz
Выход
230 VAC 16A 50/60Hz
Время переключения (в положение байпас для ТО и обратно)
< 6 мс
Диапазон рабочих температур
От 0°C до +40°C
Температура хранения
От -20°C до +60°C
Влажность
От 0 до 95% без конденсации
Соответствие стандартам
CE, EN 60950, ISTA Procedure 1A
Входная розетка питания от сети
IEC-C20
Входная розетка питания от ИБП
IEC-C20
Выходная розетка для питания ИБП
IEC-C19
Выходные розетки для питания нагрузки
6 x IEC-C13 + 1 x IEC-C19
Размеры Ш x Г x В: мм
88 x 77 x 394
Вес: кг
4,5

Блок PDU 16 обеспечивает изолированную линию электропитания для ИБП при проведении планово-предупредительного технического обслуживания.

Система обеспечивает следующие функции:

  • Подача питания на нагрузку напрямую от сети предприятия (в режиме байпас)
  • Подача питания на ИБП от сети предприятия
  • Получение питания от ИБП и подача его на нагрузку
  • Переключение между режимами питания нагрузки от ИБП и от сети предприятия
  • Защита цепей нагрузки от перегрузки и короткого замыкания
  • Индикация наличия питающего напряжения от ИБП и от сети предприятия

В PDU 16 предусмотрено 2 режима подачи питания на нагрузку:

  • Подача стабилизированного питания от ИБП
  • Подача питания напрямую от сети (режим байпаса)

Комплектация

  • Bypass PDU 16
  • Кабель соединительный 3х1.5мм2 250В 16А С19/С20 2м х 2 шт
  • Кабель соединительный 3х1мм2 250В 10А С13/С20 1.5м х 1 шт
  • Скоба для крепления в стойку х 2 шт
  • Винт М3х8 х 2 шт
  • Руководство пользователя
