INNOVA RT TOWER 3/1 10/20 KVA
INNOVA RT TOWER 3/1 10/20 KVA

Характеристики
Описание
Фотографии
Документация
Модель Innova RT Tower 3/1 10 kVA Innova RT Tower 3/1 20 kVA
ID 387546 387547
Режим использования: ОДНОФАЗНЫЙ ТРЕХФАЗНЫЙ ОДНОФАЗНЫЙ ТРЕХФАЗНЫЙ
ВХОД
Допустимое входное напряжение M1: 110 В AC - 276 В AC 190 В AC - 478 В AC 110 В AC - 276 В AC 190 В AC - 478 В AC
Регулируемый байпас напряжения M2: 110 В AC - 276 В AC 110 В AC - 276 В AC 110 В AC - 276 В AC 110 В AC - 276 В AC
Фаза: Однофазный с заземлением (L-N-G) Трехфазный с заземлением (R-S-T-N-G) Однофазный с заземлением (L-N-G) Трехфазный с заземлением (R-S-T-N-G)
Диапазон передачи напряжений: От процентного уровня загрузки 100%/50%
-Отключение при низком напряжении 176 В AC / 110 В AC (±3%) 305 В AC / 190 В AC (±3%) 176 В AC / 110 В AC (±3%) 305 В AC / 190 В AC (±3%)
-Возврат при низком напряжении 186 В AC / 120 В AC (±3%) 322 В AC / 208 В AC (±3%) 186 В AC / 120 В AC (±3%) 322 В AC / 208 В AC (±3%)
-Отключение при высоком напряжении 276 В AC (±3%) 478 В AC (±3%) 276 В AC (±3%) 478 В AC (±3%)
-Возврат при высоком напряжении 266 В AC (±3%) 461 В AC (±3%) 266 В AC (±3%) 461 В AC (±3%)
THDi <5% с полной нагрузкой
Коэффициент входной мощности: ≥0.99 (ПОЛНАЯ НАГРУЗКА)
Диапазон входных частот: 45-55 Гц / 54-66 Гц
Совместимость с генератором (коэффициент) 1.8 x UPS Номинальная мощность
ВЫХОД
Мощность:
-Мощность (кВА) максимальная: 10 20
-Мощность (кВт) максимальная: 9 18
-Коэффициент мощности: 0.9 (По умолчанию) 0.9 (По умолчанию)
0.6 - 1 (Гибкий) 0.6 - 1 (Гибкий)
-Диапазон коэффициента мощности нагрузки: 0.5 отставание до 1.0 0.5 отставание до 1.0
Выходное напряжение:
-Форма напряжения Чистая синусоида Чистая синусоида
-Номинальное напряжение 200 В AC*/208 В AC/220 В AC/230 В AC/240 В AC 200 В AC*/208 В AC/220 В AC/230 В AC/240 В AC
-Стабильность напряжения ± 1 % ± 1 %
-Время восстановления 70 мс (IEC 62040-3 Нелинейная нагрузка) 70 мс (IEC 62040-3 Нелинейная нагрузка)
-Временная реакция (0%-100%-0%, R): ≦ 7 % ≦ 7 %
-Временная реакция (20%-100%-20%, R): ≦ 4 % ≦ 4 %
-Искажение напряжения: ≦ 2% THD, линейная нагрузка ≦ 2% THD, линейная нагрузка
≦ 5% THD, нелинейная нагрузка ≦ 5% THD, нелинейная нагрузка
Выходная частота:
-Диапазон частоты: 45-55 Гц / 54-66 Гц** 45-55 Гц / 54-66 Гц**
-Стабилизация частоты: 1 Гц/с 1 Гц/с
-Режим работы от батареи: (50/60±0.05) Гц** (50/60±0.05) Гц**
Время переключения:
-Из режима инвертора в режим батареи: 0 мс 0 мс
-Из режима инвертора в режим байпасс: 0 мс 0 мс
-Inverter Mode to ECO Mode. 0 мс 0 мс
-Из режима инвертора в режим ECO: 0 мс*** 0 мс***
-Из режима инвертора в режим ECO: <10 мс <10 мс
КПД:
-Режим работы от сети: >93% >93%
-Режим батареи @ 12 В Dc / Батарея: >93% >93%
-Режим ECO: >97% >97%
Перегрузочная способность(режим от сети): 5 мин @100%~110%
1 мин @110%~130%
10 с @130%~150%
2 с @>150%
5 мин @100%~110%
1 мин @110%~130%
10 с @130%~150%
2 с @>150%
Перегрузочная способность (режим BAT)
ИБП может отключиться до достижения указанного времени перегрузки вследствие разряда батареи.
Крест-фактор: максимальное 3:1 максимальное 3:1
Параллельное подключение устройств До 4 До 4
БАТАРЕЯ:
Напряжение/Емкость 12 В DC / 9 Ач 12 В DC / 9 Ач
Время автономной работы (полная нагрузка), до: 5 минут 5 минут
Количество: 24*1 24*2
Напряжение постоянного тока: 288 В DC 288 В DC
Батарея - Низкое напряжение: 273.6 В DC 273.6 В DC
Батарея - Напряжение отключения:
- 0 ~ 30% Нагрузка 256.8V DC, 10.7 В / pcs 256.8V DC, 10.7 В / pcs
- 30 ~ 70% Нагрузка 244.8VDC, 10.2/pcs 244.8VDC, 10.2/pcs
- > 70% Нагрузка 228VDC, 9.5V/pcs 228VDC, 9.5V/pcs
Зарядное устройство:
- Постоянный ток + Фаза постоянного напряжения: 2.0A + 345.6VDC, 14.4V/pcs 4.0A + 345.6 В DC, 14.4 В/штук
-Фаза плавающего напряжения: 327.6VDC, 13.65/штук 327.6VDC, 13.65/штук
-Зарядный ток (максимальный): 2.0A / 4.0A (Опционально) 4.0A / 8.0A (Опционально)
-Время зарядки: 3 часов зарядка до 90% 5 часов зарядка до 90%
Ток утечки: <500 мкА <500 мкА
Температурная компенсация аппаратными средствами в зависимости от температуры окружающей среды: -3 мВ/градус/ячейка на уровне 25 градусов С -3 мВ/градус/ячейка на уровне 25 градусов С
Дополнительные характеристики:
Режим ECO Да Да
Функция EPO Да Да
Мульти - Коммуникация Да**** Да****
Старт без батареи Да Да
Переключатель ручного байпаса Да Да
Управление скоростью вентиляторов Да Да
Режим преобразователя частоты (CVCF) Да***** Да*****
ИНДИКАЦИЯ И ЗВУКОВАЯ СИГНАЛИЗАЦИЯ
Дисплей: Интеллектуальный ЖК-дисплей Интеллектуальный ЖК-дисплей
Режим от батареи: Сигнал каждые четыре секунды Сигнал каждые четыре секунды
Низкий заряд батареи: Звуковая индикация каждую секунду Звуковая индикация каждую секунду
Перегрузка: Звуковая индикация дважды в секунду Звуковая индикация дважды в секунду
Ошибка: Продолжительная звуковая индикация Продолжительная звуковая индикация
ИНТЕРФЕЙС:
RS232 Стандартная, поддержка ПО WinPower Стандартная, поддержка ПО WinPower
USB Стандартная, поддержка ПО WinPower Стандартная, поддержка ПО WinPower
SNMP SNMP / RS485 / AS400 карта SNMP / RS485 / AS400 карта
Выходные разъемы: Клеммная колодка Клеммная колодка
МЕХАНИЧЕСКИЕ ПАРАМЕТРЫ:
Ш x В x Д (мм) 350 x 890 x 650 350 x 890 x 650
Вес нетто: 115 кг 183 кг
Диапазон рабочей температуры: 0°C ~ 45 °C 0°C ~ 45 °C
Относительная влажность: 0 ~ 95% (без конденсации) 0 ~ 95% (без конденсации)
Уровень шума: 55 дБ на расстоянии 1 м от поверхности 55 дБ на расстоянии 1 м от поверхности
РЕГЛАМЕНТЫ:
-ESD IEC 61000-4-2 Уровень 4 IEC 61000-4-2 Уровень 4
-RS IEC 61000-4-3 Уровень 3 IEC 61000-4-3 Уровень 3
-EFT IEC 61000-4-4 Уровень 4 IEC 61000-4-4 Уровень 4
-Волна IEC 61000-4-5 Уровень 4 IEC 61000-4-5 Уровень 4
-Кондукция IEC 62040-2 Категория C3 IEC 62040-2 Категория C3
-Излучение IEC 62040-2 Категория C3 IEC 62040-2 Категория C3
-Безопасность IEC 62040-1-1 IEC 62040-1-1
-Транспортировка TC-RDW-22 TC-RDW-22

* Снижение номинальных характеристик до 90% с выходным напряжением 20 В AC.
** Выходная частота имеет следующий вид источника M2. Если источником M2 является не активным выходная частота ИБП перейдет в режим свободного хода.
*** Когда напряжение или частота источника M2 находится вне диапазона.
**** Допускается до 3 коммуникаций одновременно.
***** Снижение номинальных характеристик до 60% при использовании режима преобразователя частоты и функции байпасса должно отключить.

Комплектация

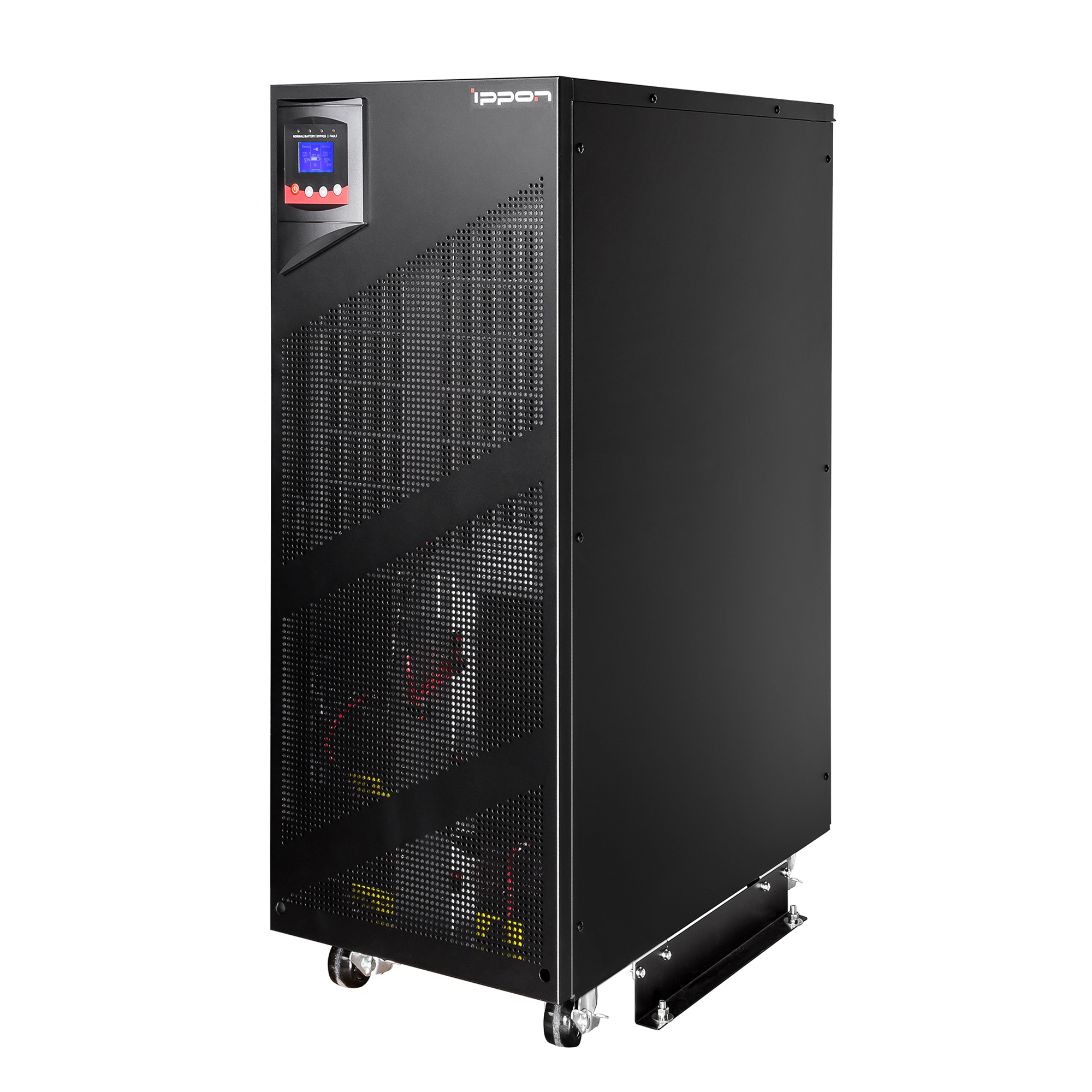

  • Источник бесперебойного питания Innova RT Tower 3/1 10/20 kVA

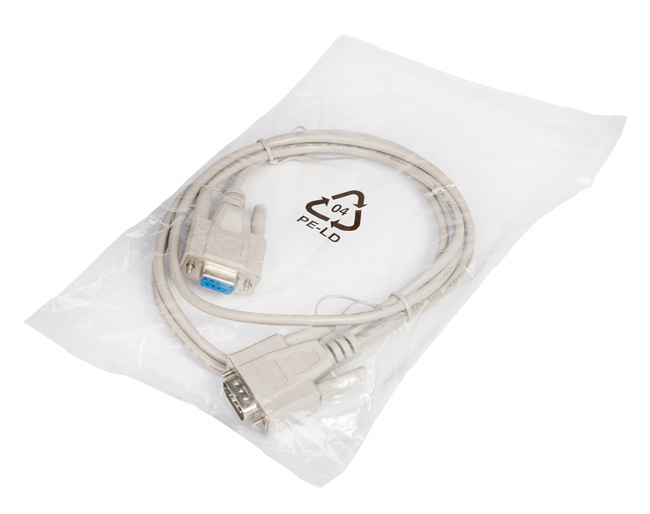

  • Соединительный кабель RS232
  • Соединительный кабель USB

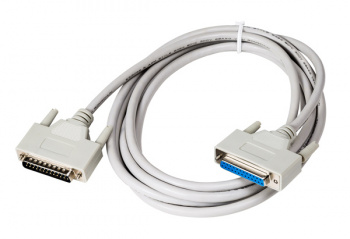

  • Кабель для параллельного подключения
  • Компакт-диск с ПО
  • Руководство пользователя
  • Гарантийный талон

Источник бесперебойного питания Ippon Innova RT 10K Tower 3/1 9000Вт 10000ВА черный

Источник бесперебойного питания Ippon Innova RT 20K Tower 3/1 18000Вт 20000ВА черный

Руководство пользователя для INNOVA RT TOWER 3/1 10/20 KVA

Скачать12.58 Мб
